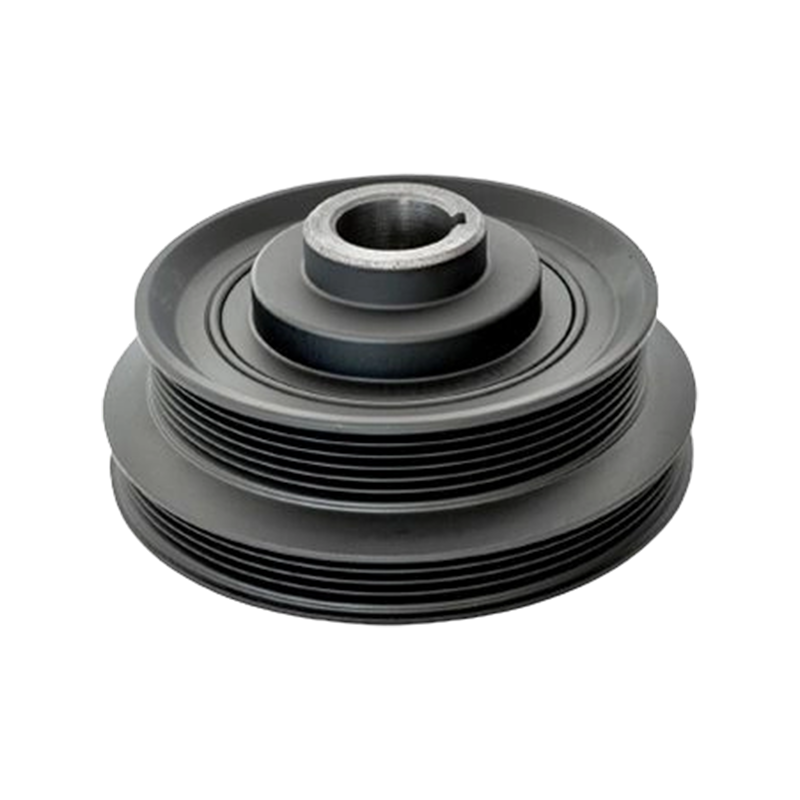

L'ébauche de moyeu de roue est le support de liaison directe entre la poulie et le vilebrequin. Après le traitement, l'ébauche aura des trous de montage et des rainures de positionnement qui correspondent précisément à l'extrémité de sortie du vilebrequin, garantissant que la poulie et le vilebrequin tournent de manière synchrone sans glissement ni excentricité.
L'ébauche de moyeu de poulie d'amortisseur de vilebrequin sert d'interface principale entre le vilebrequin du moteur et le système d'entraînement des accessoires. Fabriqué via le processus de moulage au sable vert à l'aide de HT250 (fonte grise), ce flan offre l'intégrité structurelle requise pour l'usinage précis des alésages de montage et des rainures de clavette. Une fois terminé, il assure une rotation synchronisée entre la poulie et le vilebrequin, empêchant efficacement le glissement et maintenant la concentricité en fonctionnement à grande vitesse.
Points forts
Stabilité structurelle : le matériau HT250 offre une faible sensibilité aux entailles, préservant les tolérances critiques de l'interface de montage sous chargement cyclique.
Capacité d'amortissement : La microstructure en graphite lamellaire inhérente à la fonte grise dissipe naturellement les vibrations de torsion générées par le moteur.
Usinabilité : une dureté de coulée uniforme (180-240 HB) prolonge la durée de vie de l'outil lors des opérations d'usinage CNC de haute précision.
Caractéristiques techniques
Spécifications du matériau : conforme à la norme GB/T 9439 HT250 (équivalent à ASTM A48 Grade 35).
Processus de coulée : La ligne de moulage automatisée au sable vert garantit une épaisseur de paroi et une finition de surface constantes.
Microstructure : La teneur élevée en perlite fournit la résistance à la traction nécessaire pour résister aux couples de sortie du moteur.
Applications
Conçu pour les moteurs à combustion interne sur diverses plates-formes :
Véhicules utilitaires (MPV/LCV) : pour une transmission de puissance constante à long terme.
Camions lourds : capables de gérer les exigences de couple élevé des moteurs de grande cylindrée.
Systèmes de moteurs industriels : assure un couplage fiable dans les machines de construction et tout-terrain.
FAQ et solutions techniques
Problème : Porosité interne affectant l’intégrité structurelle de la rainure de clavette.
Solution : Un contrôle précis de l'humidité dans le mélange de sable et des systèmes de ventilation optimisés minimisent les défauts liés aux gaz.
Problème : Points durs provoquant une usure ou une excentricité de l'outil lors de l'alésage.
Solution : Des vitesses de refroidissement contrôlées et des températures de coulée constantes garantissent une structure perlitique uniforme pour une usinabilité constante.
HT250 (GB/T 9439)
(ASTM A48 niveau 250)
| Code standard | Nom de la norme | Note correspondante |
| OIN 1083 | Système de qualité de fonte ductile | JS/500-7 |
| EN 1563 | Norme européenne sur la fonte ductile | FR-GJS-500-7 |
| DIN 1693 | Norme allemande de fonte ductile | GGG50 |
| JIS G5502 | Norme japonaise de fonte ductile | FCD500/FCD500-7 |
| ASTMA536 | Norme américaine de fonte ductile | 80-55-06 (Correspondance partielle) |
| Code standard | Nom de la norme | Note correspondante |
| OIN 1083 | Norme internationale de fonte ductile | 450-10 |
| EN 1563 | Norme européenne sur la fonte ductile | FR-GJS-450-10 |
| JIS G5502 | Norme japonaise de fonte ductile | FCD450-10 |
| ASTMA536 | Norme américaine de fonte ductile | 65-45-12 (Correspondance approximative) |
| GOST7293 | Norme russe en fonte ductile | В445 (VCh45) |
| KS D 4307 | Norme coréenne en fonte ductile | PGCD450 |
Anhui Shixuan Machinery Technology Co., Ltd. was founded in March 2016 and is located at Meicun Road, Heli Park, Ningguo Economic and Technological Development Zone, Anhui Province. With an investment of over 50 million yuan, the company covers an area of 26 mu and has a factory building of more than 18,000 square meters. We are China Ébauche de moyeu de poulie d'amortisseur de vilebrequin - Moulage au sable vert - ASTM A48 Grade 250 Suppliers and Wholesale Ébauche de moyeu de poulie d'amortisseur de vilebrequin - Moulage au sable vert - ASTM A48 Grade 250 Exporter.
Depuis sa création, l'entreprise s'est concentrée sur l'innovation technologique, visant le leadership de l'industrie, et a donné la priorité aux investissements en R&D et au développement des talents. Elle a créé un centre de R&D en technologie d'ingénierie doté de fortes capacités de R&D indépendantes. Equipée d'une équipe R&D professionnelle, l'entreprise propose une conception et une fabrication de moules spécialisées pour des produits adaptés aux exigences de chaque client. Le processus de moulage utilise du sable vert et du sable de résine, produisant divers types de pièces moulées en fonte grise, de pièces moulées en fonte ductile et de pièces moulées en alliage. Avec une capacité de production annuelle de plus de 100 000 tonnes, l'entreprise peut fabriquer des produits allant de 0,5 kg à 80 kg. Ses principaux produits comprennent des pièces automobiles, des composants de vannes (purgeurs de vapeur, vannes de vapeur), des pièces de compresseur d'air, des vérins hydrauliques et des pièces de machines textiles. Pour mieux servir ses clients, l'entreprise dispose également d'un atelier d'usinage de précision équipé de centres d'usinage CNC, de tours CNC, de perceuses multi-axes automatiques et de machines de nettoyage automatiques.
En tant que fabricant de fonderie émergent, l’entreprise bénéficie d’un point de départ élevé et d’objectifs ambitieux. Adhérant au principe de qualité d'abord et traitant les clients avec intégrité, ses produits sont vendus tant au niveau national qu'international. Soutenus par des équipements de production avancés, une qualité de produit supérieure et une solide réputation d'entreprise, les produits de la société sont commercialisés dans le Jiangsu, le Zhejiang, Shanghai et dans d'autres régions, ainsi qu'exportés vers les États-Unis (Watson McDaniel), le Royaume-Uni (Spirax Sarco), l'Argentine et de nombreux autres pays et régions. Ils sont depuis longtemps privilégiés par les clients pour leur qualité stable et leurs excellentes performances.
L'entreprise a obtenu les certifications ISO14001 :2015, ISO45001 :2018, IATF16949 :2016 et PED, garantissant la qualité, la sécurité et la gestion environnementale des produits. En 2022, elle a été reconnue comme « entreprise de démonstration Internet de la ville de Xuancheng ».
La qualité authentique et fiable se démarque naturellement et ne craint aucune comparaison.
Comprendre les principes fondamentaux du purgeur de vapeur à flotteur à levier A purgeur à flotteur à levier représente l’une des solutions mécaniques les plus fiables pour l’élimination des condensats dans les systèmes à vapeur industriels. Ces appareils fonctionnent selon un...
READ MOREComprendre deux matériaux fondamentaux en fonte La fonte reste l’une des familles de métaux les plus utilisées dans la fabrication industrielle, appréciée pour sa coulabilité, sa capacité d’amortissement et sa rentabilité. Parmi les nombreuses variantes, la fonte grise et la fonte ductil...
READ MOREMoulage au sable vert en génie hydraulique : une réponse directe Le moulage au sable vert est la méthode la plus directement efficace et la plus rentable pour produire des composants hydrauliques de haute qualité tels que des corps de vannes, des corps de pompe et des blocs colle...
READ MOREDans un moyeu de poulie d'amortisseur de vilebrequin, la rainure de clavette est la principale zone de concentration des contraintes. Le fait de ne pas optimiser les propriétés du moule en sable dans cette région spécifique peut conduire à des structures à gros grains ou à une microporosité, réduisant ainsi la résistance au cisaillement du moyeu. L'amélioration des propriétés mécaniques de la rainure de clavette dépend de l'optimisation du rapport de sable vert pour améliorer la conductivité thermique et la rigidité du moule, ce qui à son tour affine la matrice perlite de la pièce moulée.
Technologie Cie., Ltd de machines d'Anhui Shixuan. utilise son centre de R&D en technologie d'ingénierie avancée pour développer des formules de sable haute performance. En ajustant avec précision le ratio de bentonite, de poussière de charbon et de nouveau sable au sein de notre installation de 18 000 mètres carrés, nous garantissons que chaque Ébauche de moyeu de poulie d'amortisseur de vilebrequin - Moulage au sable vert possède la densité structurelle requise pour les applications automobiles à couple élevé.
Le tableau suivant démontre les différences de performance obtenues grâce à la gestion spécialisée des ratios chez Technologie Cie., Ltd de machines d'Anhui Shixuan. :
| Propriété du sable | Ratio de l'industrie générale | Rapport optimisé Shixuan | Impact sur les rainures de clavette du moyeu |
| Bentonite efficace (%) | 7,0 - 8,5 | 9,5 - 11,0 | Stabilité accrue du moule et bords de rainure de clavette plus nets |
| Résistance à la compression humide | 130 - 150 kPa | 190 - 230 kPa | Empêche le lavage du sable dans les fentes étroites |
| Conductivité thermique | Norme | Amélioré (additifs) | Affine la taille des grains pour une résistance au cisaillement 15 % plus élevée |
| Compactibilité (%) | 45 - 50 | 34 - 40 | Améliore l'évacuation des gaz et la douceur de la surface |
| Nombre de nodules (fonte ductile) | Norme | 20 % plus élevé | Améliore la durée de vie en fatigue sous des charges alternées |
A1 : La cohérence est garantie grâce à l’intégration numérique. En tant que "Entreprise de démonstration Internet de la ville de Xuancheng", Technologie Cie., Ltd de machines d'Anhui Shixuan. utilise des systèmes de surveillance en ligne pour suivre l'humidité et la température du sable en temps réel. Cette approche basée sur les données, combinée à notre IATF16949:2016 certification, garantit que chaque ébauche de moyeu livrée sur des marchés comme les États-Unis et le Royaume-Uni répond aux spécifications mécaniques exactes requises pour les moteurs hautes performances.
A2 : Oui, nous proposons un service intégré « Casting Machining ». Technologie Cie., Ltd de machines d'Anhui Shixuan. exploite un atelier d'usinage de précision spécialisé équipé de Centres d'usinage CNC, tours CNC et perceuses automatiques multi-axes . Cela nous permet de prendre une ébauche de moyeu brute (0,5 kg à 80 kg) et d'effectuer un brochage de précision des rainures de clavette et un équilibrage dynamique, servant ainsi des clients mondiaux comme Watson McDaniel et Spirax Sarco avec des pièces prêtes à être assemblées.
A3 : Nous accordons la priorité à l’innovation technologique et au développement des talents. Technologie Cie., Ltd de machines d'Anhui Shixuan. a créé un centre de R&D en technologie d'ingénierie doté de fortes capacités de R&D indépendantes. Notre équipe de professionnels propose une conception et une fabrication de moules spécialisés adaptés aux exigences spécifiques de chaque client. Depuis notre création en 2016 avec un investissement de plus de 50 millions de yuans, nous avons aidé de nombreux clients internationaux à optimiser la conception de leurs composants pour une meilleure coulabilité et des coûts de production réduits.
